L’IRM by HawkCell

Un plateau technique dernière génération

Notre plateau technique

Un lieu d’innovation technologique

Notre plateau technique est constitué d’équipements de dernière génération nous permettant de continuer à développer notre technologie, innover afin de répondre rapidement à tous vos besoins.

Pictogram IRM by HawkCell

IRM

Système IRM GE Signa Explorer 1.5T. 16 canaux RF indépendants à transmission optique du signal, gradient 33/120 et shim de second ordre, antennes flex 16 canaux, et station de reconstruction dernière génération.

Pictogramme imprimante 3D by HawkCell

Imprimante 3D

Imprimante 3D SLA Formlabs 3 pour prototypage et conception de packaging sur mesure résistant, souple, rigide, etc. Volume d’impression de 15 x 15 x 18cm.

Pictogramme graveuse by Hawkcell

Graveuse mécanique

Machine de prototypage de circuits électroniques de précision (10µm) LPKF S104. Gravure sur substrat FR4, Roggers, épais, fins, avec couche de cuivre allant de 8µm à plusieurs centaines de µm.

Pictogramme VNA by HawkCell

VNA

Analyseur de réseau Rohde & Schwartz 4 canaux pour caractérisation des circuits électroniques et étude de la réponse fréquentielle des capteurs IRM.

Nos équipements

IRM GE 1.5T Signa Explorer upgrade technologie + expertise HawkCell

Capteurs

Sur-mesure et adaptés à la morphologie animale

Table

Motorisée avec déplacements millimétriques

Positionneurs
Positionneurs pour rachis et épaule
Protocoles IRM

Protocoles IRM entièrement optimisés pour l’animal

Photo de l'IRM d'HawkCell de face
1.5T et gradients 33/120

Sur-mesure et adapté à la morphologie animale

Couverture anatomique

50cm de couverture anatomique

Quantification des images

Volumétrie, caractéristiques tissulaires, etc.

Les possibilités de notre système

Une multitude de contrastes possibles

Fond image IRM recherche et développement

Contraste T1

Le contraste anatomique de référence. Excellente visualisation des différentes structures anatomiques, très bonne différentiation eau/graisse/liquide/os.

Fond image IRM recherche et développement

Contraste T1 FLAIR

Le contraste anatomique avec destruction du signal des liquides, qui permet un rehaussement du contraste matière blanche / matière grise.

Fond image IRM recherche et développement

Contraste T1 FS

FS pour « fat sat » soit saturation du signal de la graisse afin de mettre en évidence des lésions, qui pourraient passer inaperçu à cause du signal de la graisse.

Fond image IRM recherche et développement

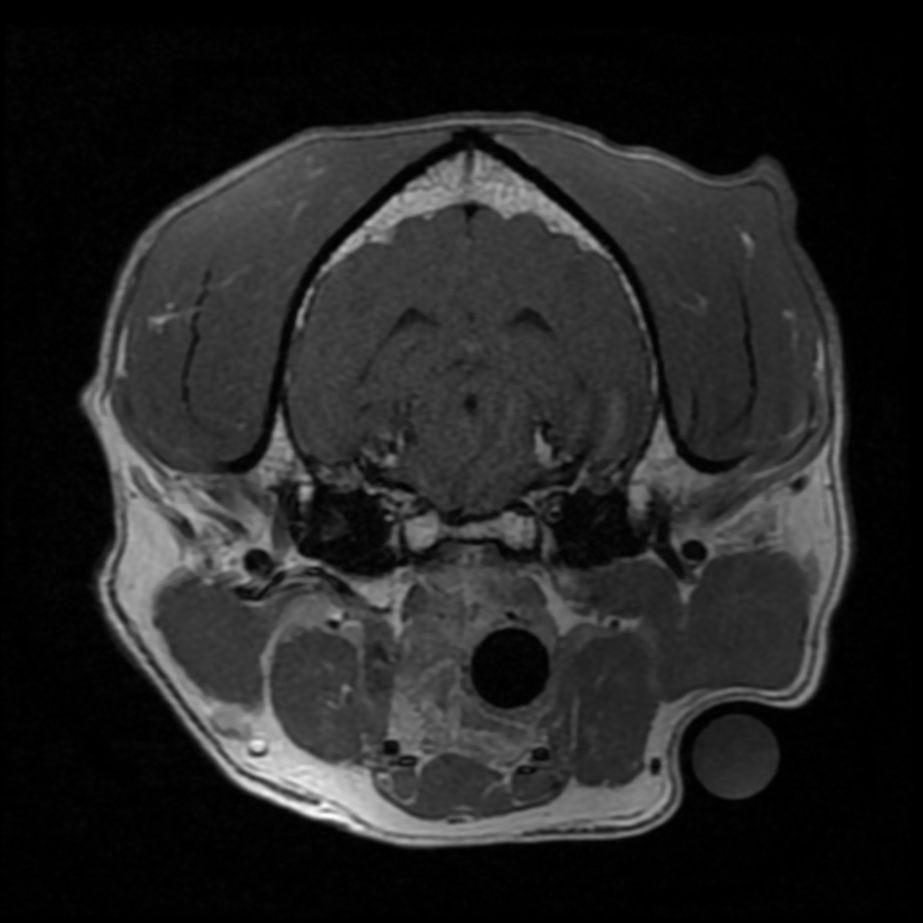

Contraste T1 (gadolinium)

Le contraste anatomique de référence après injection du produit de contraste pour rehausser le signal de certaines lésions.

Fond image IRM recherche et développement

Contraste T2

Le 2ème contraste de référence, aussi appelé contraste inversé (par rapport au contraste en T1). Cela permet de mieux visualiser le LCR par exemple.

Fond image IRM recherche et développement

Contraste T2 FLAIR

Le contraste T2 avec une atténuation du signal des liquides, qui permet une excellence visualisation des lésions de la substance blanche.

Fond image IRM recherche et développement

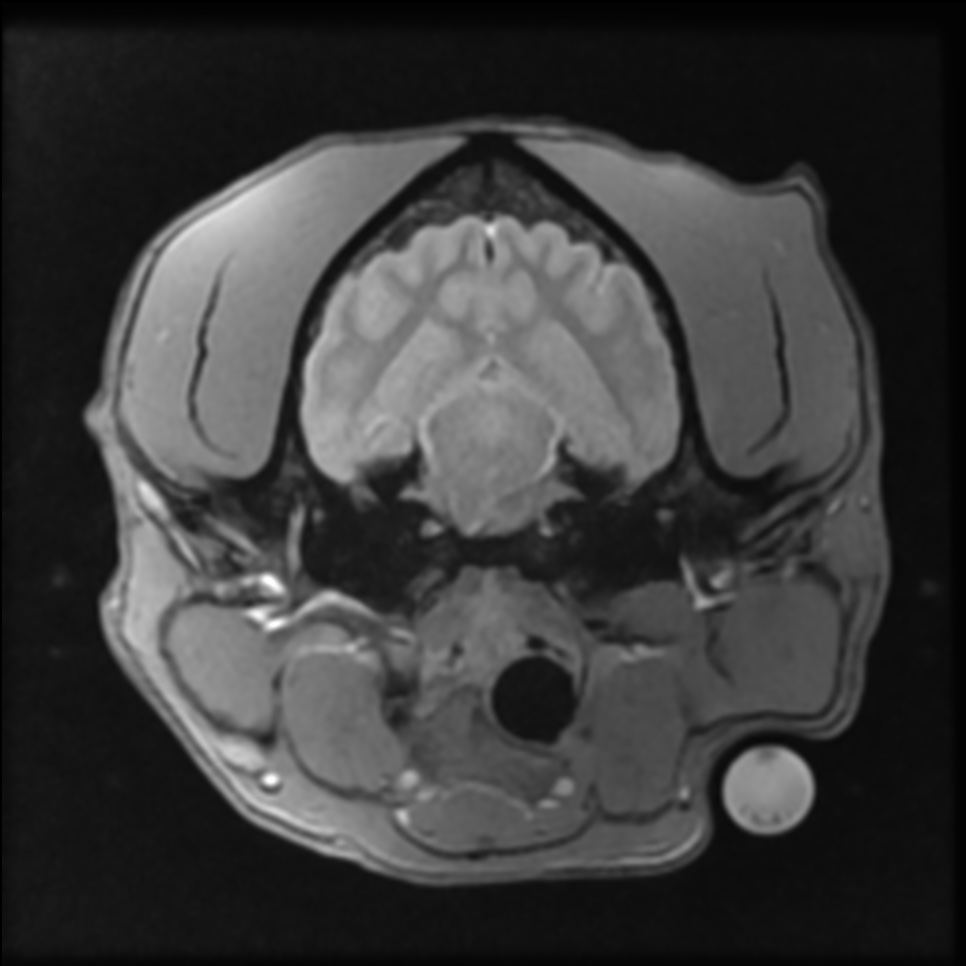

Contraste T2*

Le contraste en T2* permet de faire ressortir les lésions présentant des produits sanguins ou des calcifications.

Fond image IRM recherche et développement

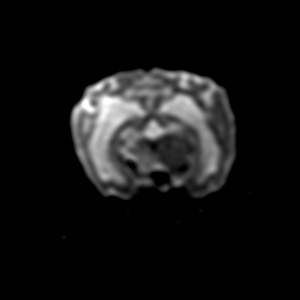

Contraste Diffusion

Il permet d’étudier le macro-mouvement des molécules d’eaux contenues dans les tissus (utile pour la caractérisation des AVC).

Un lieu unique

Notre IRM est hébergée au sein de l’animalerie de notre partenaire.

2000m2 d’espace dédié pour la recherche

Une capacité d’hébergement d’animaux de toutes tailles allant des modèles rongeurs jusqu’à des animaux de 90 kg.

Certification AAALAC

Animalerie certifiée AAALAC respectant tous les standards internationaux sur le bien-être animal

Référentiel BPL-like

Etudes précliniques suivant le référentiel BPL-like afin de fournir reproductibilité et fiabilité.

Photo animalerie by HawkCell

Bientôt chez HawkCell

µIRM 3T pour l’imagerie du rongeur

Photo de l'IRM d'HawkCell de face

Arrivée en 2021

Cette nouvelle IRM d’une puissance de 3T (IRM Bruker Biospec 3T) permettra de réaliser des images très hautes résolutions chez le rongeur (souris et rats) !

Grâce à ce nouveau système, HawkCell sera en capacité de fournir des informations in vivo quantitatives pour de nombreuses pathologies (neurologiques, digestives, ostéoarticulaire, etc.).

Les possibilités de ce système :

  • Imagerie spatiale très haute résolution (jusqu’à 75µm dans le plan et 250µm dans la coupe)
  • Système de positionnement motorisé assurant fiabilité et reproductibilité entre les sujets de l’étude
  • Algorithmes de quantification également disponibles (volumétrie, tenseur de diffusion, cartographie T1 et T2, etc.)
